BAŞLANGIÇ:AR DESIGNER
DOSYA
1-Yeni Tasarım Oluştur
Mini Ada ekranında kullanmak üzere oluşturacağınız tasarım için Şekil 1’de görüldüğü üzere Yeni Tasarım Oluştur butonuna tıklayın.
Şekil 1:Yeni Tasarım Oluşturma Ekranı
2-Kayıtlı Tasarımı Aç
Designer üzerinden daha önce oluşturmuş olduğunız herhangi bir tasarımı, Kayıtlı Tasarımı Aç butonuna tıklayarak açabilirsiniz.
Şekil 2:Kayıtlı Tasarımı Aç
3- Kaydet-Farklı Kaydet
Oluşturmuş olduğunuz tasarımları “Kaydet” ya da “Farklı Kaydet “butonuna tıklayarak kaydedebilirsiniz.
Şekil 3:Tasarım Kaydetme

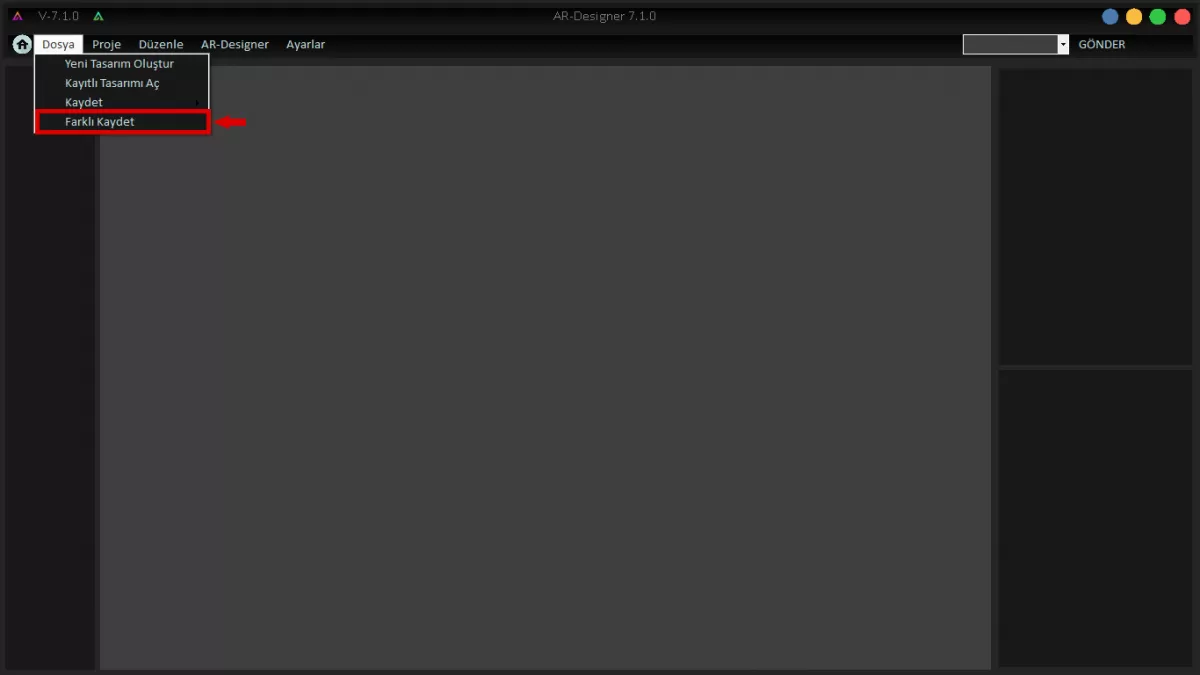

Şekil 3-1:Farklı Kaydet
PROJE
1-Yeni Sayfa Ekle

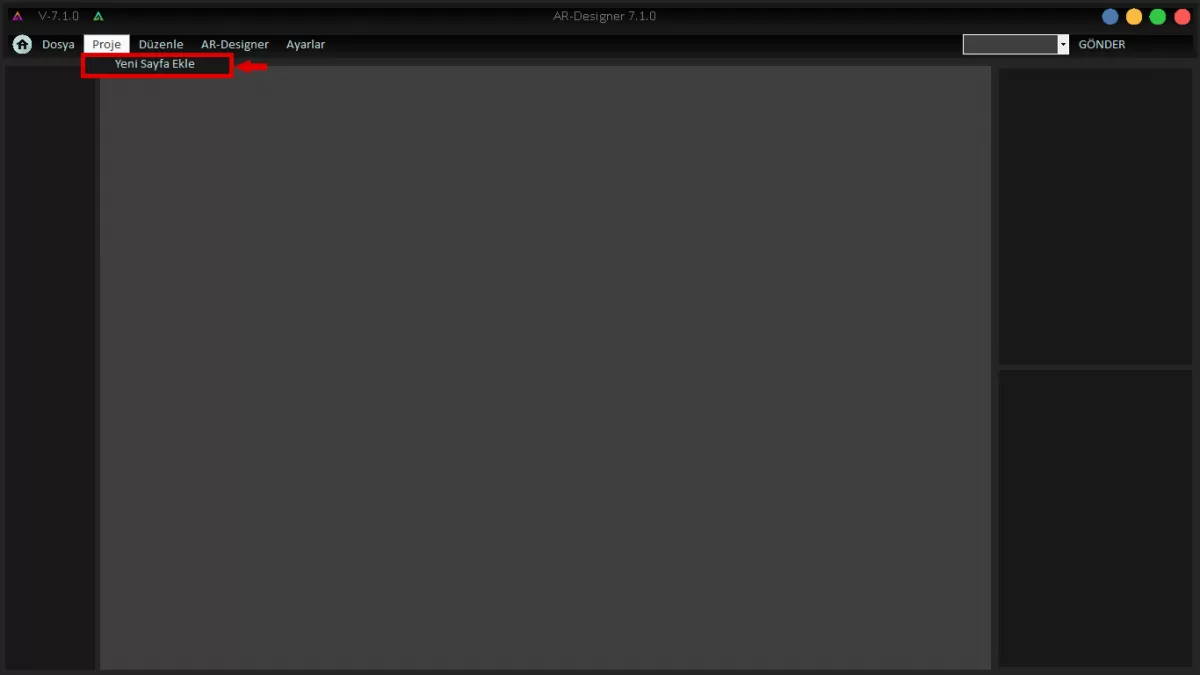

Oluşturduğunuz tasarım içinde yeni bir sayfa eklemek için Şekil 4’de görüldüğü gibi Proje > Yeni Sayfa Ekle komutlarını izleyiniz.
Şekil 4:Yeni Sayfa Ekle
DÜZENLE

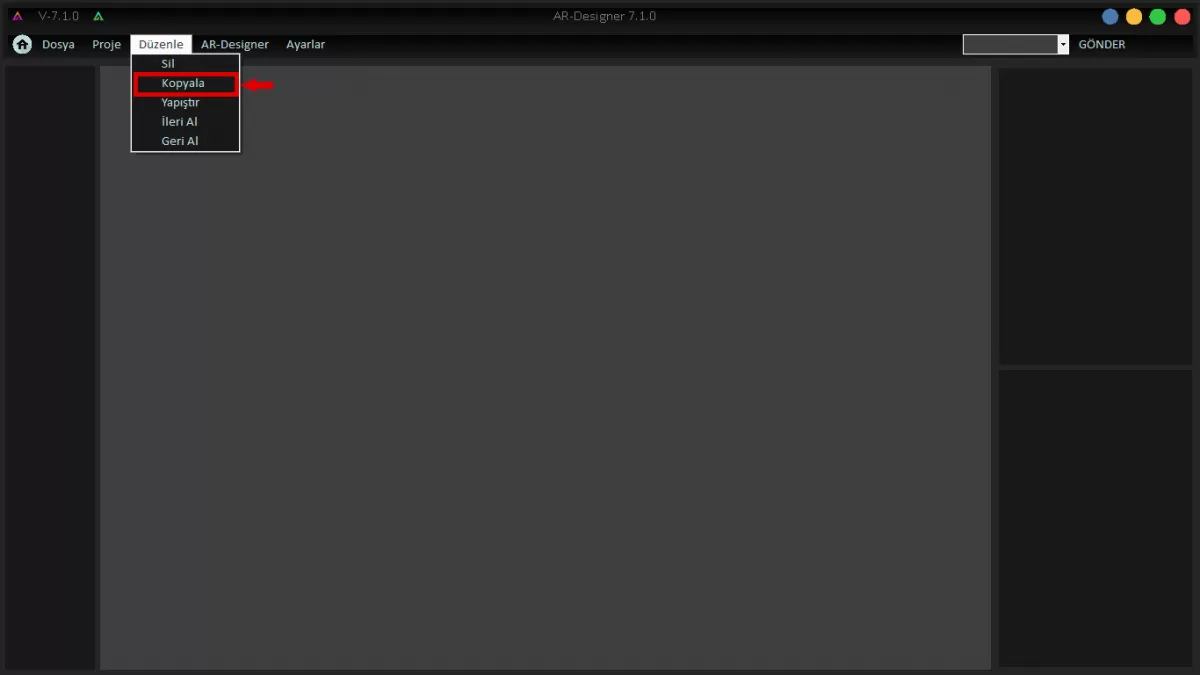

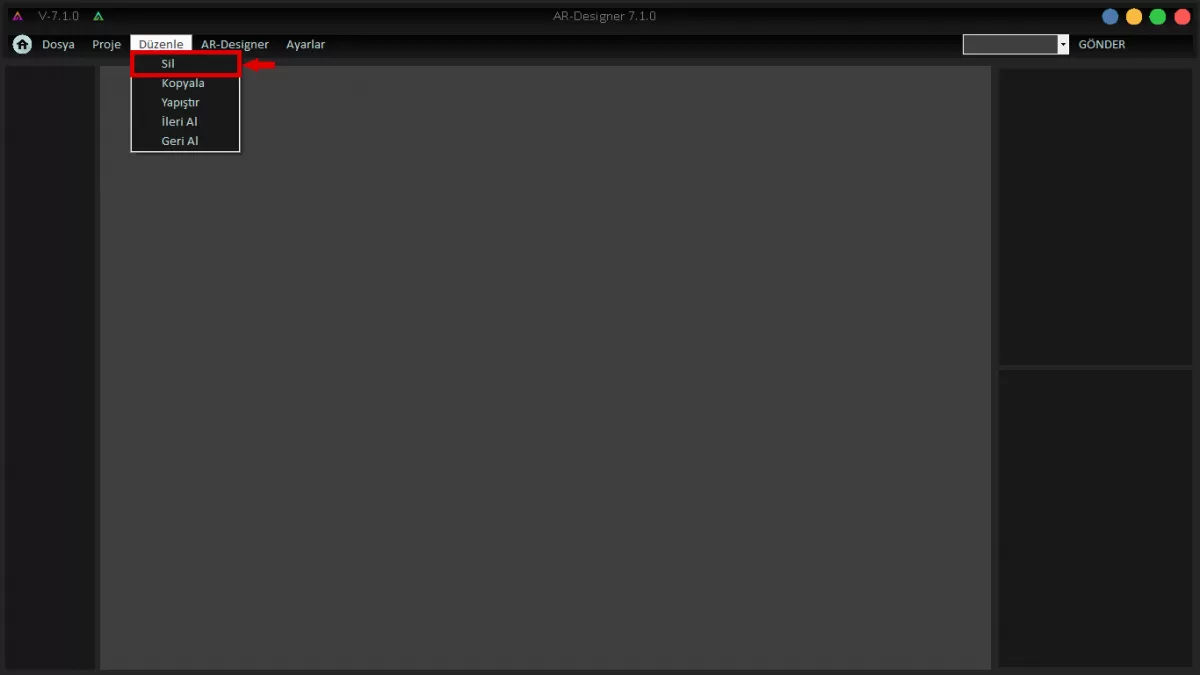

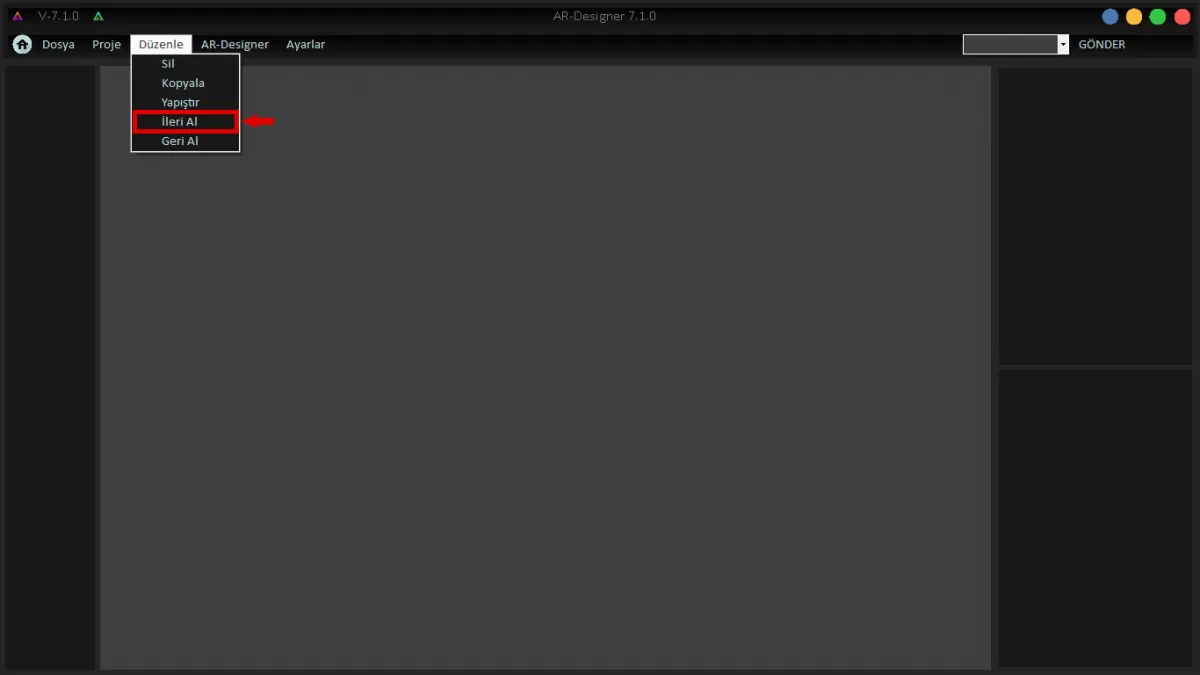

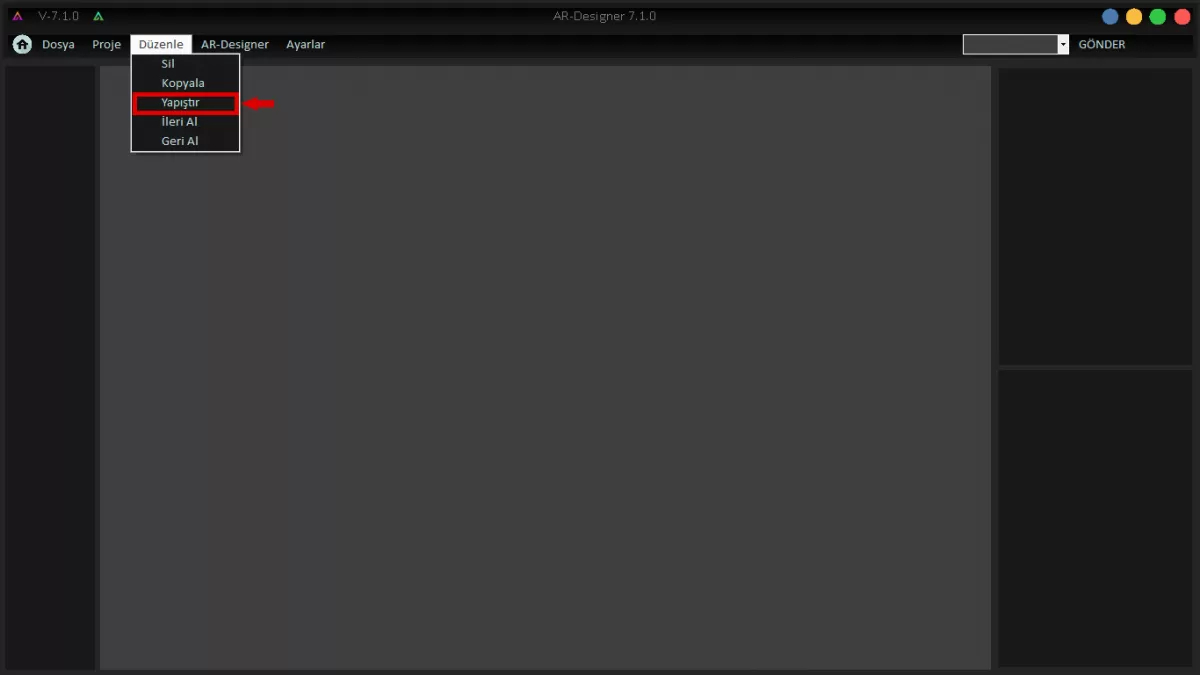

Oluşturdunuz tasarımda “Sil-Kopyala-Yapıştır” gibi düzenlemeleri yapmak için lütfen Düzenle butonunu kullanınız.
Şekil 5:Düzenle Ekranı
Şekil 7:Düzenle Ekranı
Şekil 8:Düzenle Ekranı
Şekil 9:Düzenle Ekranı
AR-DESIGNER
Uygulamanızın temasını değiştirebilir, yazı şekli ve boyutunu ayarlayabilir ve Renk geçişini belirleyebilirsiniz. Yaptığınız değişikliklerin stabil şekilde çalışabilmesi için uygulamayı kapatıp açınız.

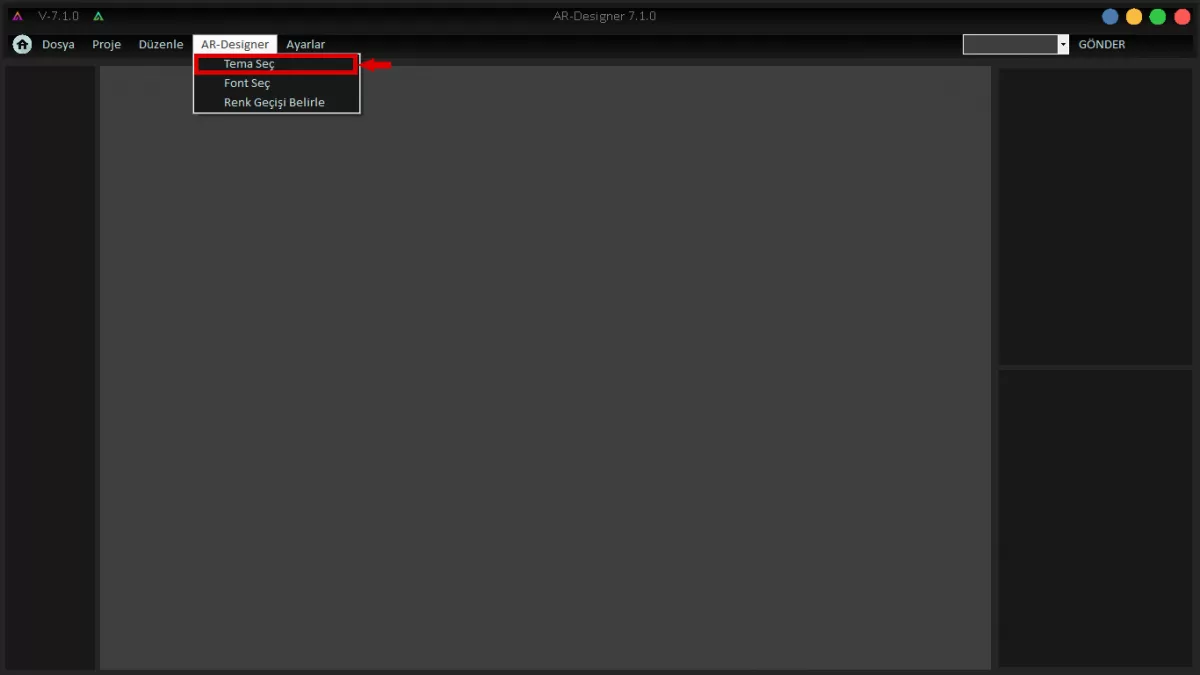

Şekil:10Tema Seç

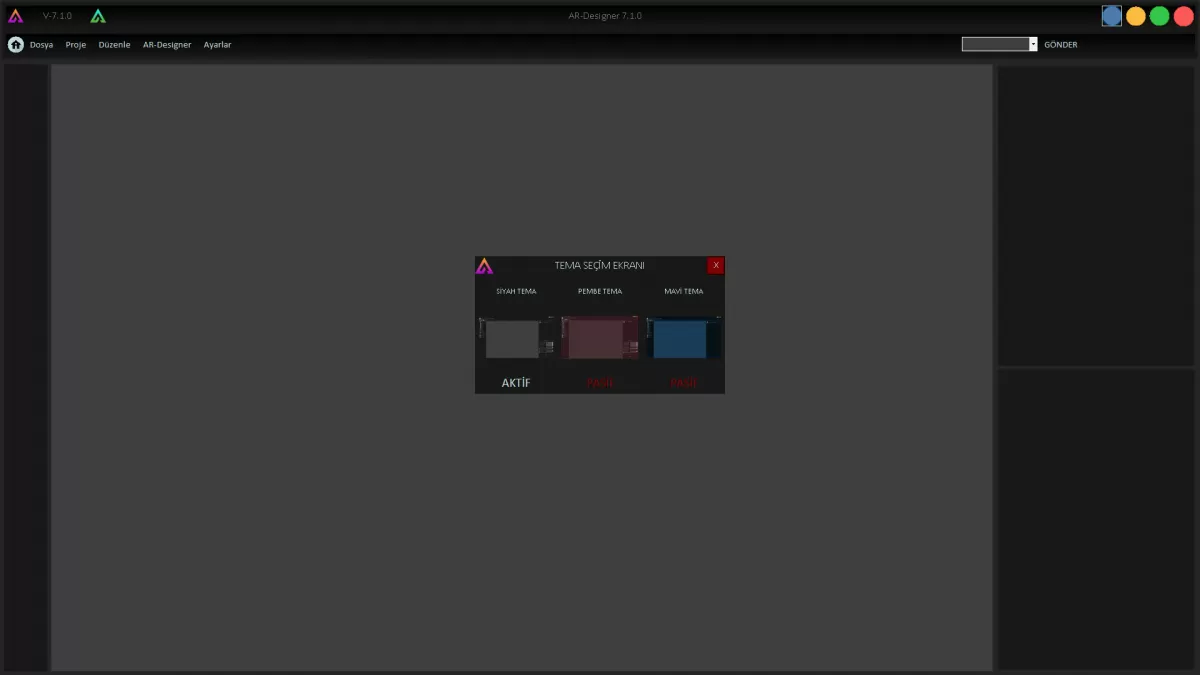

Şekil 10-1:Tema Seç Ekranı

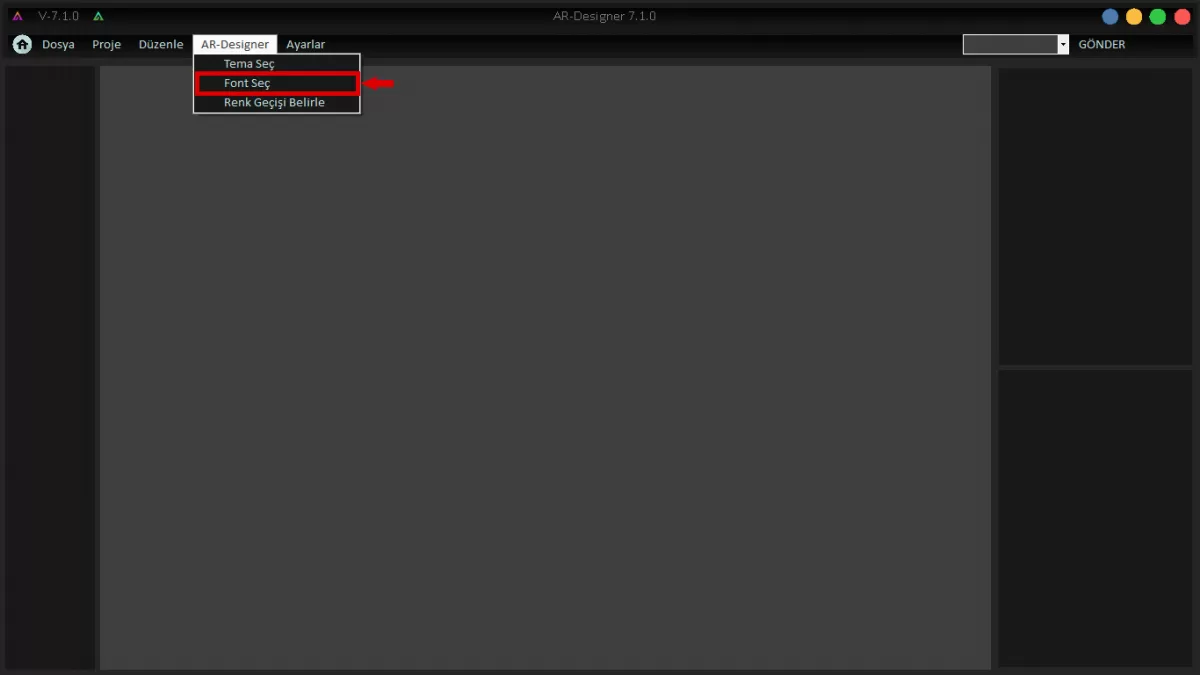

Şekil 11:Font Seç

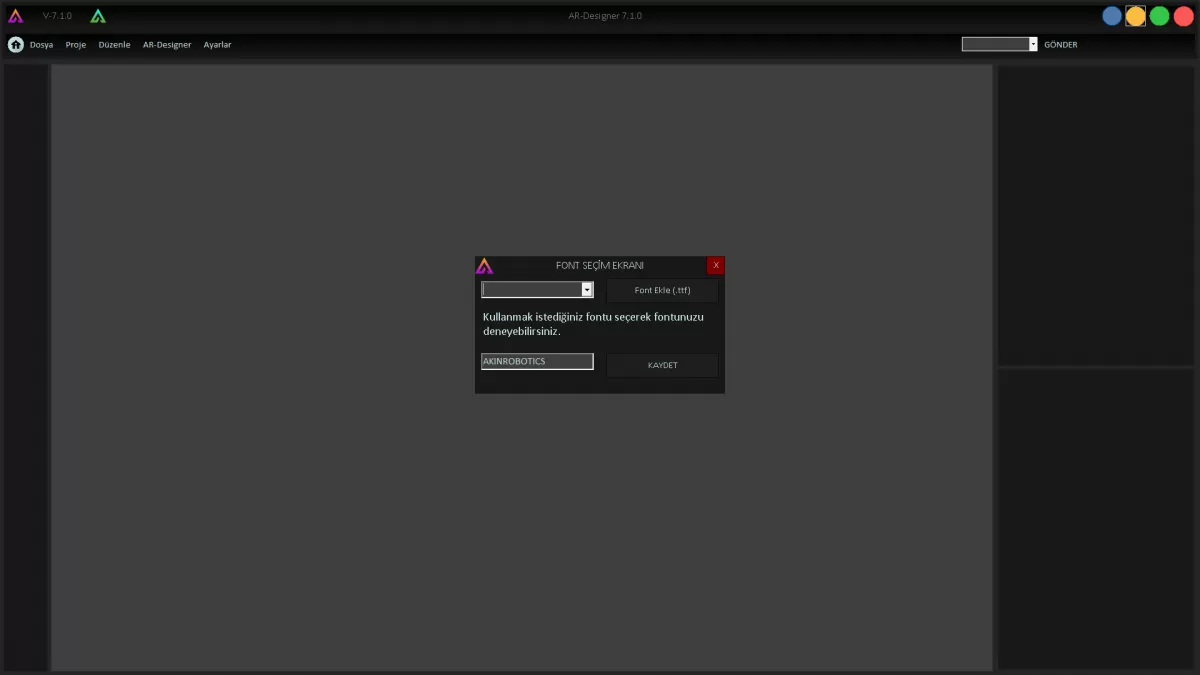

Şekil 11-1:Font Seçim Ekranı

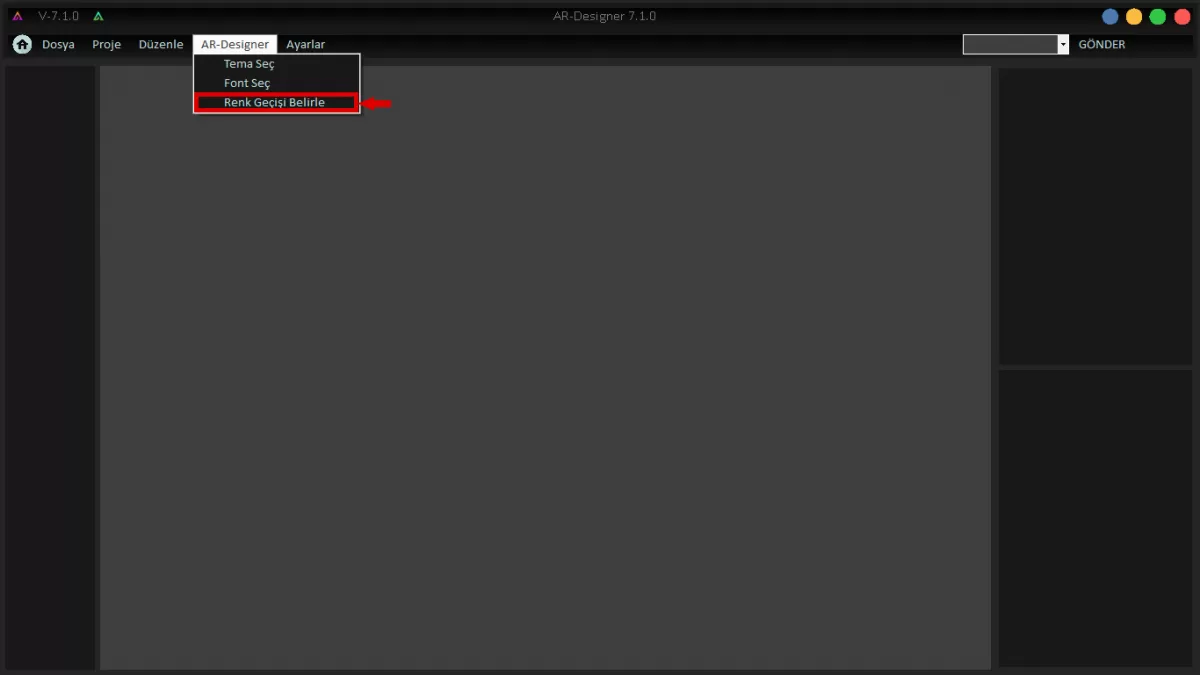

Şekil 12:Renk Geçişi Belirle

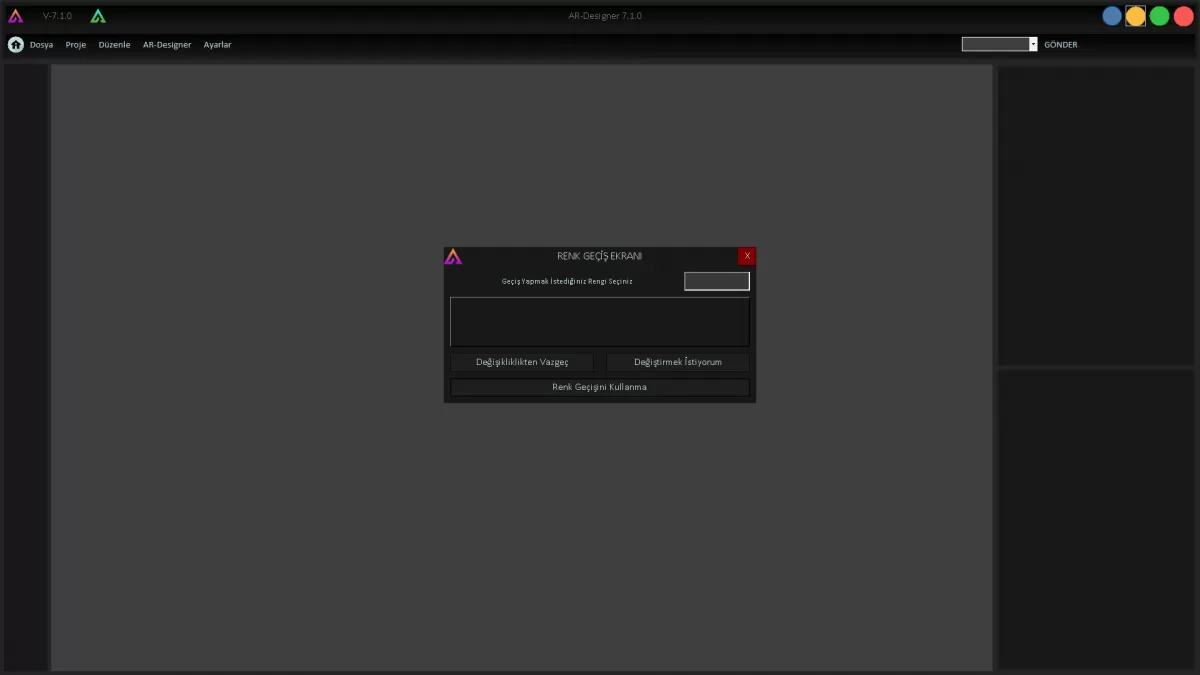

Şekil 12-1:Renk Geçiş Ekranı
AYARLAR
Ayarlar üzerinden uygulamanızın ekran çözünürlüğünü değiştirebilirsiniz.

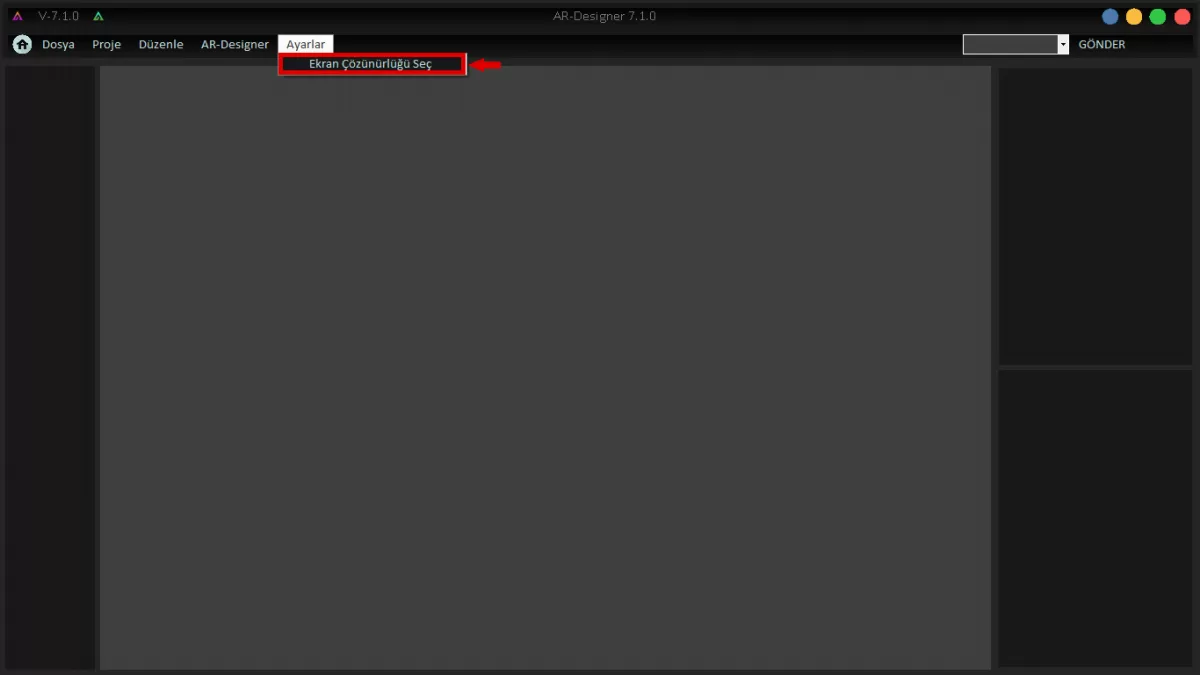

Şekil 13:Ekran Çözünürlüğünü Seç
UYARI! Yapılan herbir tasarım yükleneceği ekranın çözünürlüğü baz alınarak yapılmalıdır.Gerekli ayarlar yapılmadığı sürece yüklenen tasarım ekrana yerleştirilirken boyutlarında bozulmalar olabilir.
UYARI! Mini Ada’da kullanılmakta olan ekran 1280X800 çözünürlüğündedir.
AR-DESIGNER: TASARIM OLUŞTURMA
YENİ TASARIM OLUŞTURMA
Mini Ada’nın ekranında görmek istediğiniz tasarımı oluşturmak için Dosya > Yeni Tasarım Oluştur adımlarını izleyiniz.
Açılan ekrandan Yeni Tasarım Adını oluşturunuz, ardından ilk sayfanızın ismini belirleyerek “OLUŞTUR” butonuna tıklayınız.

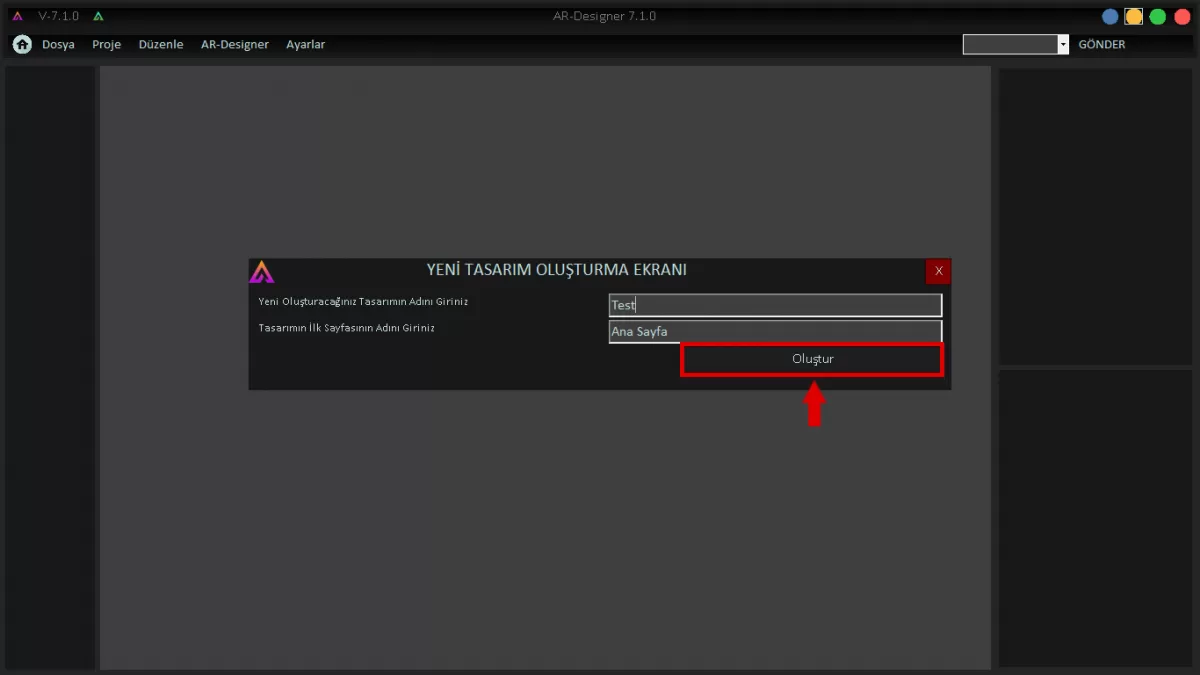

Şekil 1:Yeni Tasarım Oluşturma Ekranı

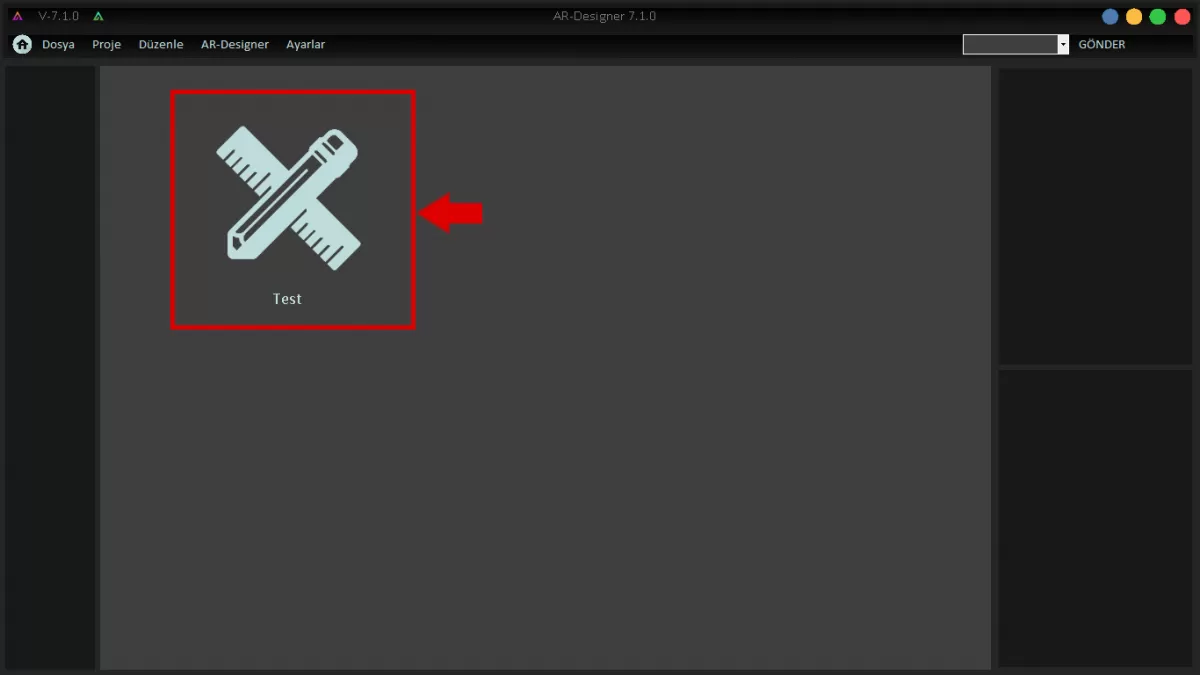

Ar-Designer uygulamasının içerisine oluşturduğunuz yeni tasarımın eklendiğinden emin olunuz. (Bknz:Şekil 2)
Şekil 2:Proje Ekranı
Şekil 3’de gördüğünüz gibi tasarımınıza yeni sayfalar eklemek için Yeni Sayfa ekle iconuna tıklayınız.
Şekil 3:Yeni Sayfa Ekle

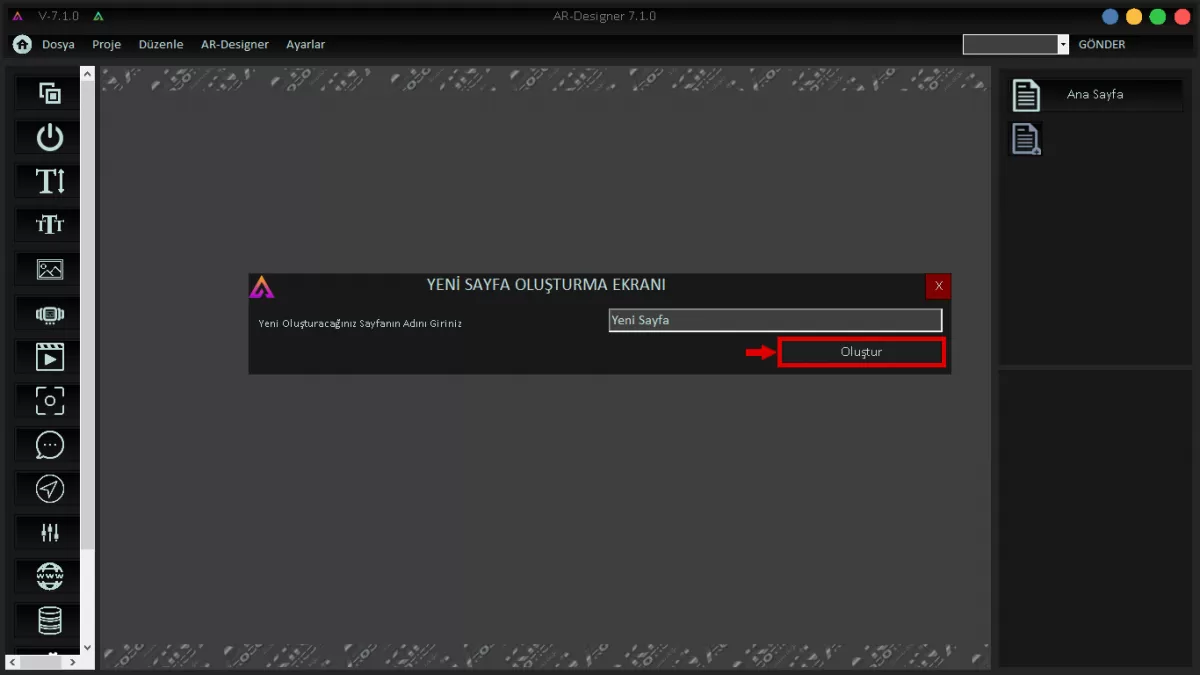

Şekil 4'de gösterildiği gibi yeni sayfa adını girerek oluştur butonuna tıklayınız.
Şekil 4:Yeni Sayfa Oluşturma Ekranı

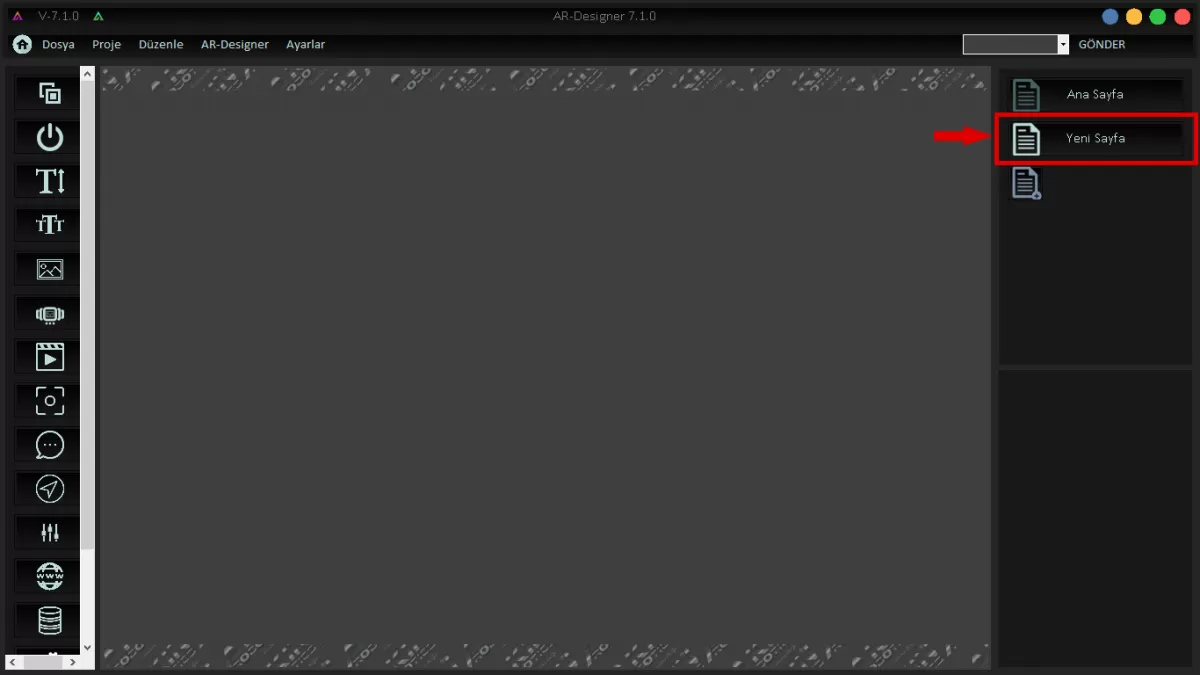

Şekil 5’te gösterildiği gibi eklenen yeni sayfa, Ana Sayfa’nın hemen altında yer alacaktır.
Şekil 5:Yeni Sayfa Oluşturma Ekranı
Tasarımımıza eklemek istediğimiz Arkaplan Resmini Şekil 6’da görüldüğü gibi sol üst köşeden ekliyoruz.

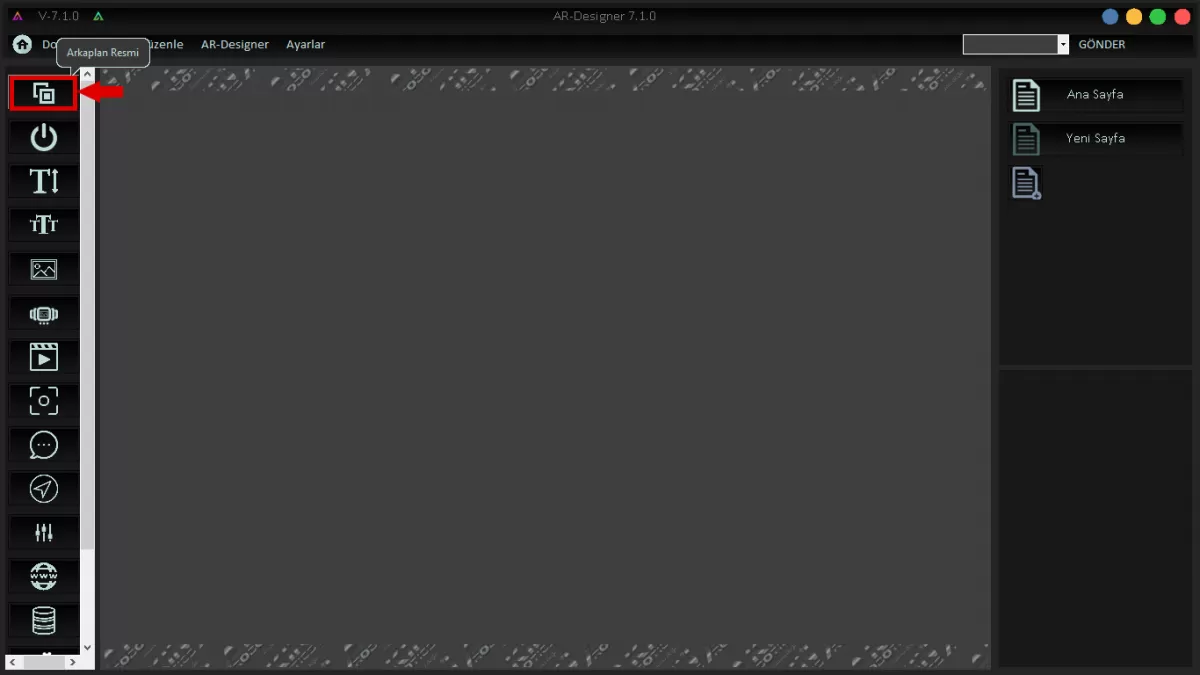

Şekil 6:Arkaplan Resmi Ekranı
Şekil 6-1:Arkaplan Ekranı

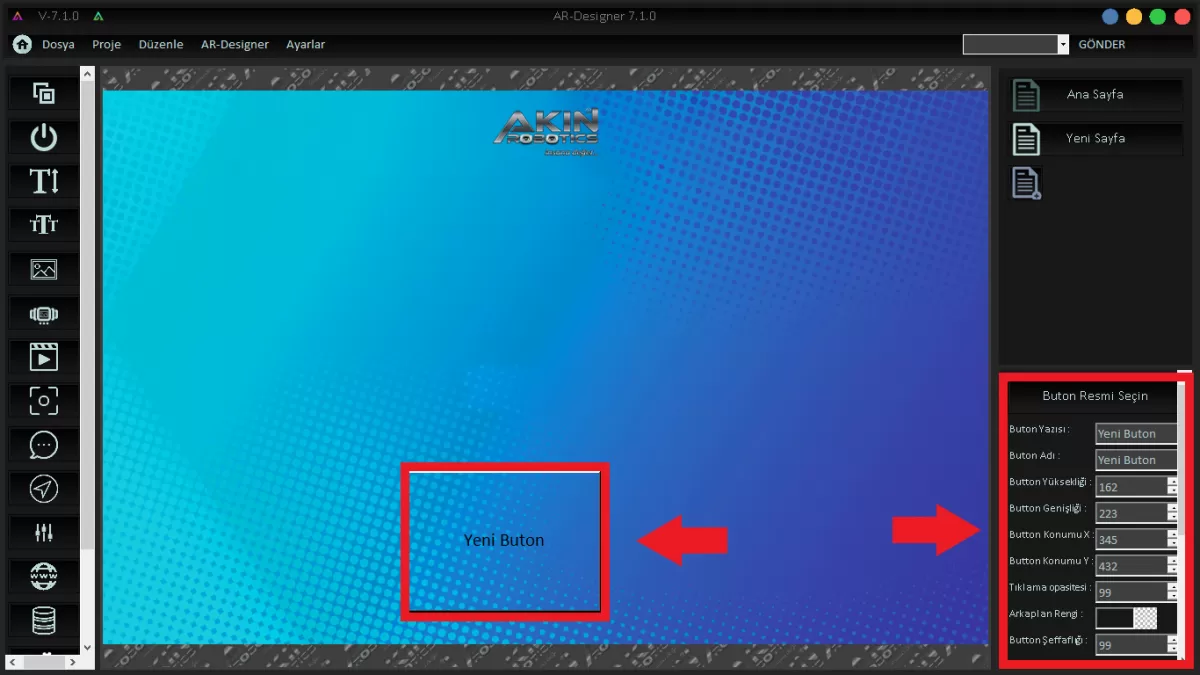

Tasarımınız üzerinde aktif olarak kullanacağınız buton atamalarını yapmak için ‘Buton’ iconuna tıklayınız. Ardından uygulama ekranına sürükle bırak yöntemi ile butonunuzu istediğiniz yere, istediğiniz büyüklükte konumlandırınız.
Şekil 7:Buton
Eklediğiniz buton üzerine sağ tıklayarak buton özelliklerini ayarlayabilirsiniz.
Şekil 7-1:Buton Özellikleri

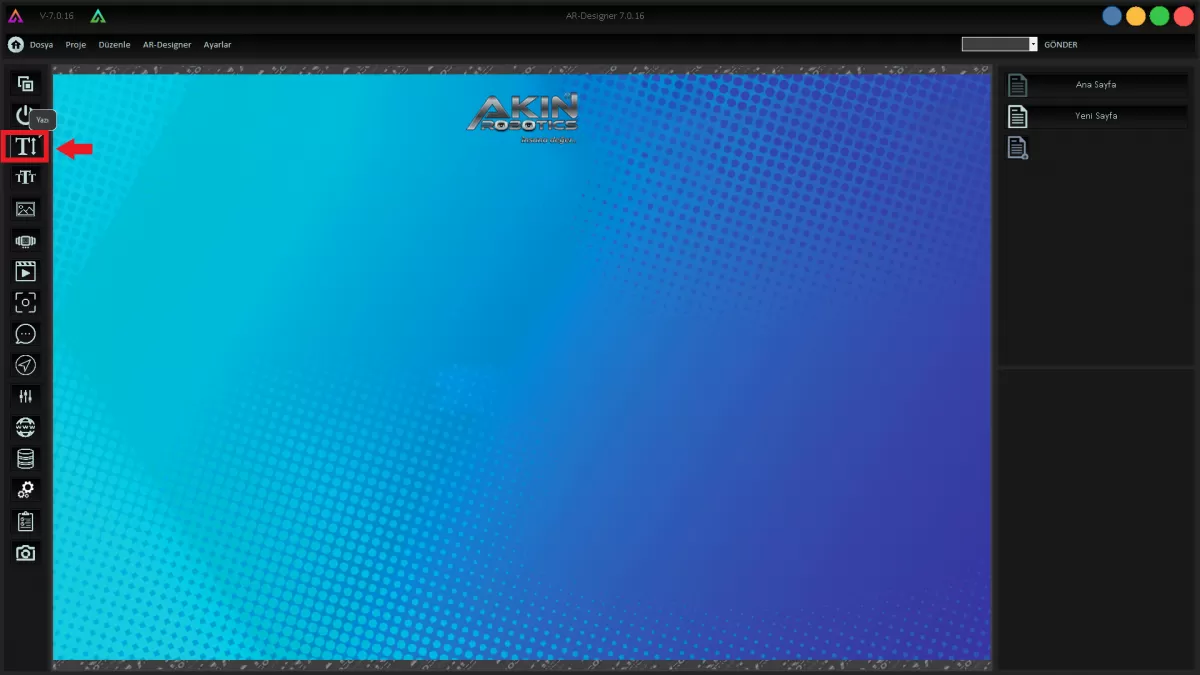

Yazı iconuna tıklayarak, sürükle bırak yöntemi ile tasarımınıza metin ekleyebilirsiniz. Eklediğiniz metnin özelliklerinde değişiklik yapmak için mouse sağ tıklayın. Ekranın sağ alt kısmında açılan pencereden metin özelliklerini değiştirebilirsiniz.
Şekil 8:Yazı

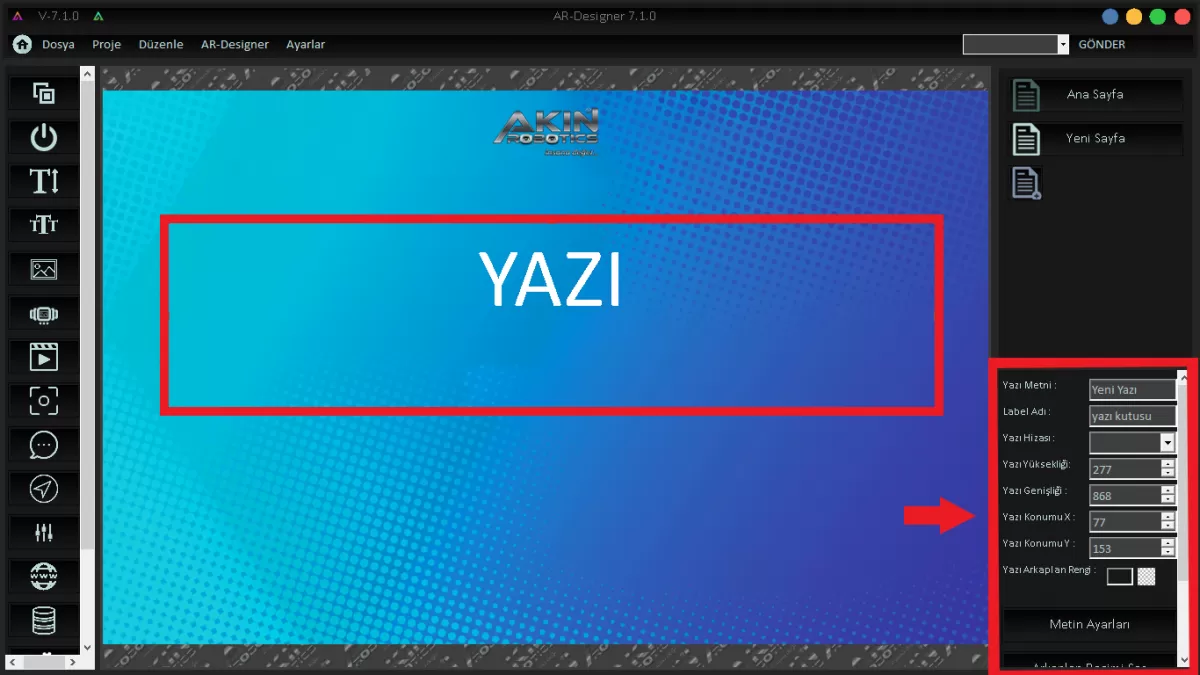

Şekil 8-1:Yazı Özellikleri Ekranı

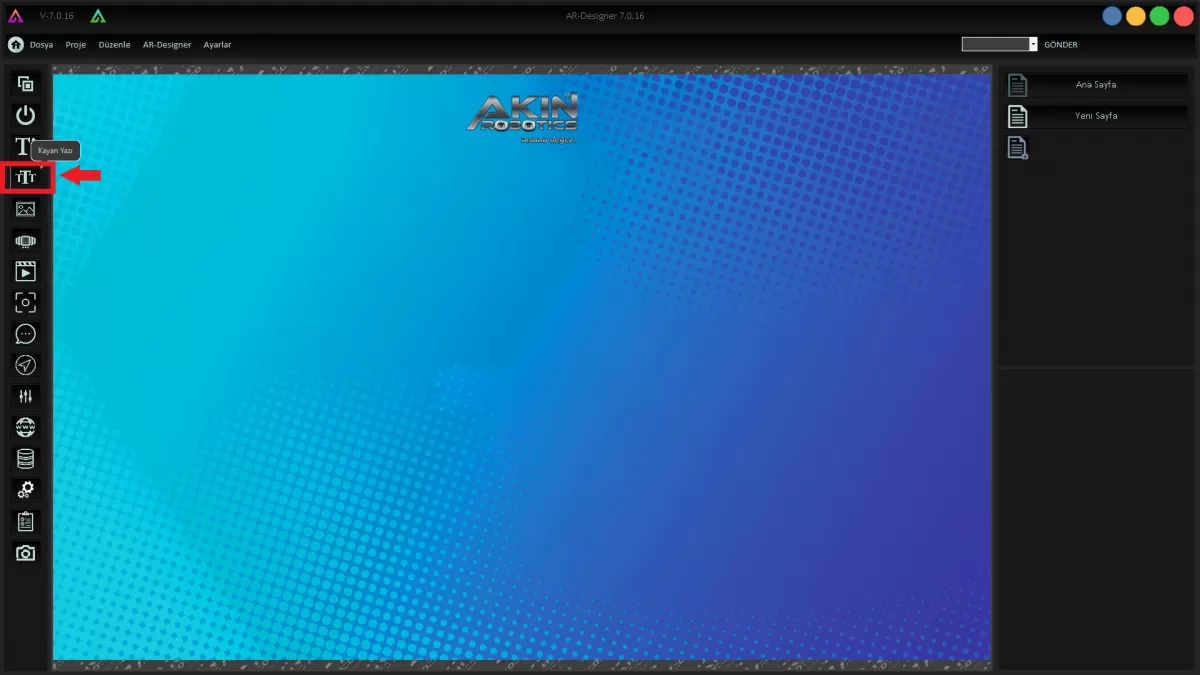

“Kayan Yazı” oluşturduğunuz tasarımda metin geçişlerini sağlar. Bu özellik ile birçok metini aynı sayfa üzerinde kullanabilirsiniz. Metin özelliklerini ekranın sağ alt kısmından belirleyebilirsiniz.
Şekil 9:Kayan Yazı

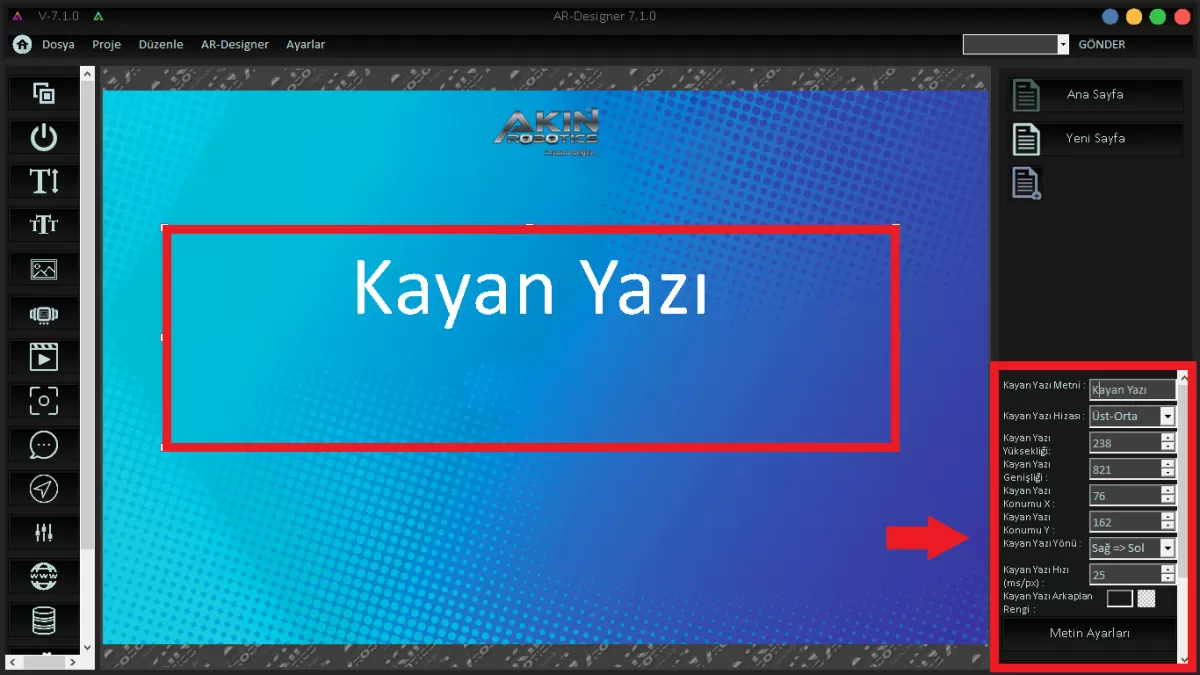

Şekil 9-1:Kayan Yazı Özellikleri

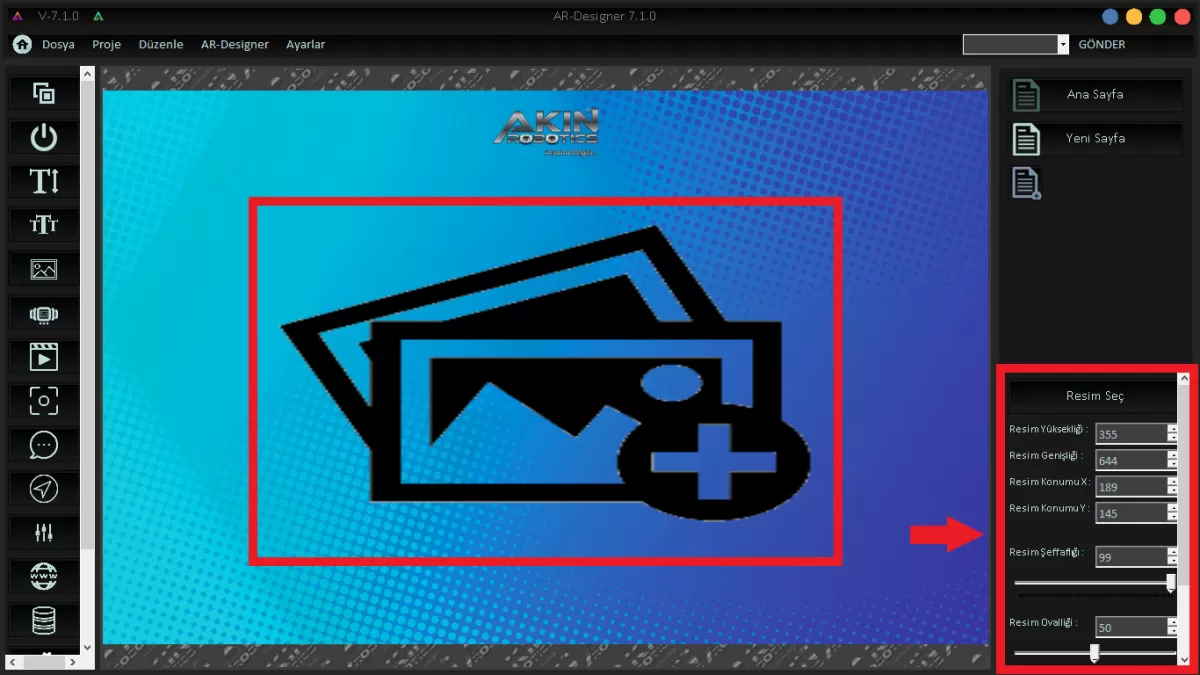

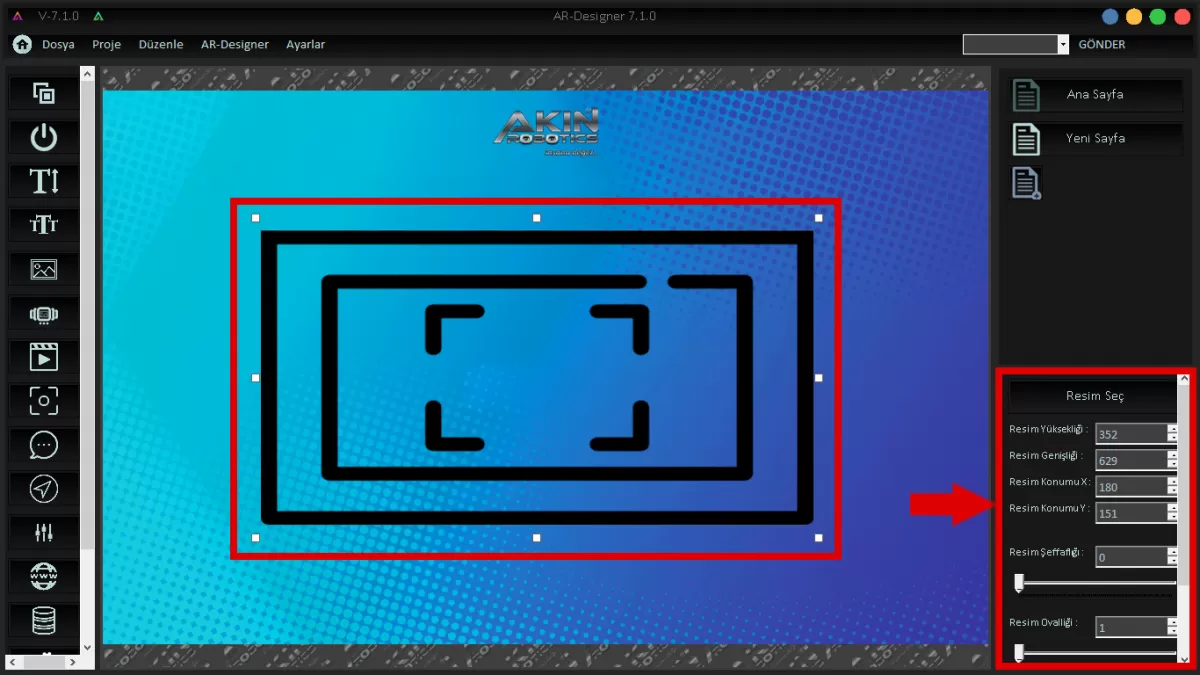

Tasarımınıza resim eklemek için Şekil 10’de gösterildiği gibi Resim sekmesine tıklayınız. Ardından sürükle bırak yöntemi ile resminizi tasarımınıza dilediğiniz boyutta ekleyiniz. Resminizin üzerine sağ tıklayarak özelliklerini ayarlayabilirsiniz.
Şekil 10:Resim
Şekil 10-1:Resim Özellikleri Ekranı

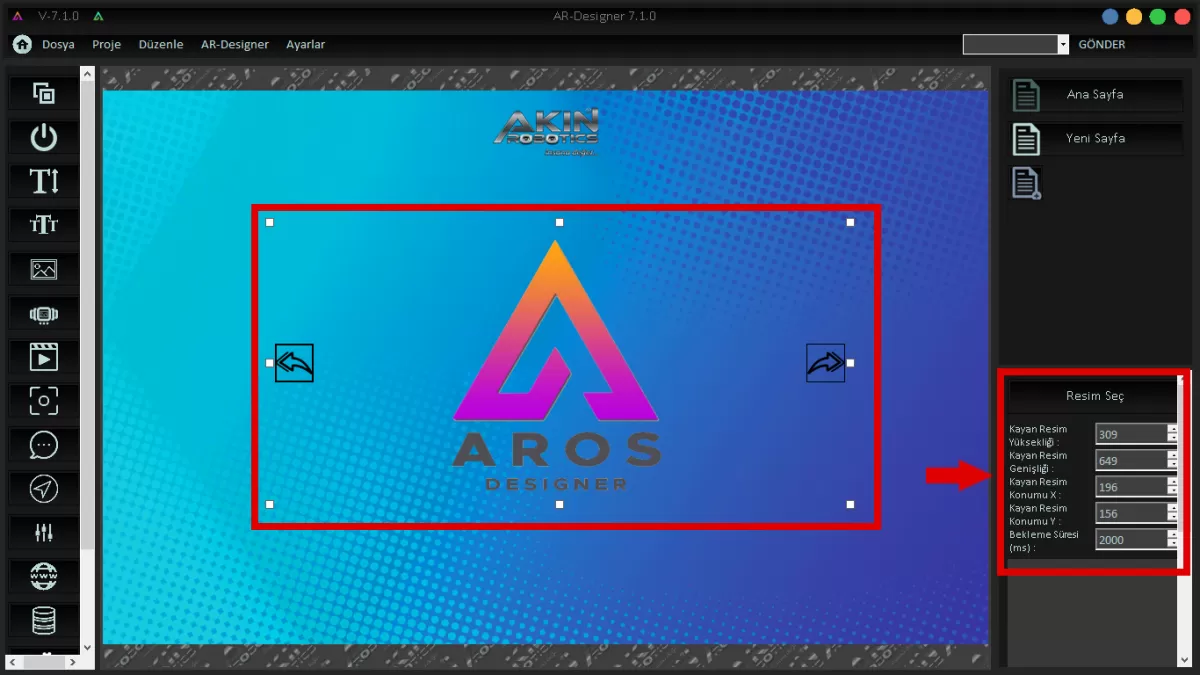

Tasarımınızın sayfasına birden fazla resim ekleyebilmek için “Kayan Resim” butonuna tıklayınız. Sürükle-Bırak yöntemi ile istediğiniz boyutta konumlandırabilirsiniz. Sağ Alt penceredeki özellikleri tasarımınıza uygun şekilde değiştirebilirsiniz.
Şekil 11:Kayan Yazı
Şekil 11-1:Kayan Yazı Özellikleri Ekranı
Tasarımınıza video eklemek için Şekil 12’de gösterildiği gibi “Video” butonuna tıklayınız. Sürükle-bırak yöntemi ile istediğiniz boyutta tasarımınıza ekleyiniz. Sağ alt pencereden videonuzun özelliklerini düzenleyiniz.(25-1)
Şekil 12:Video

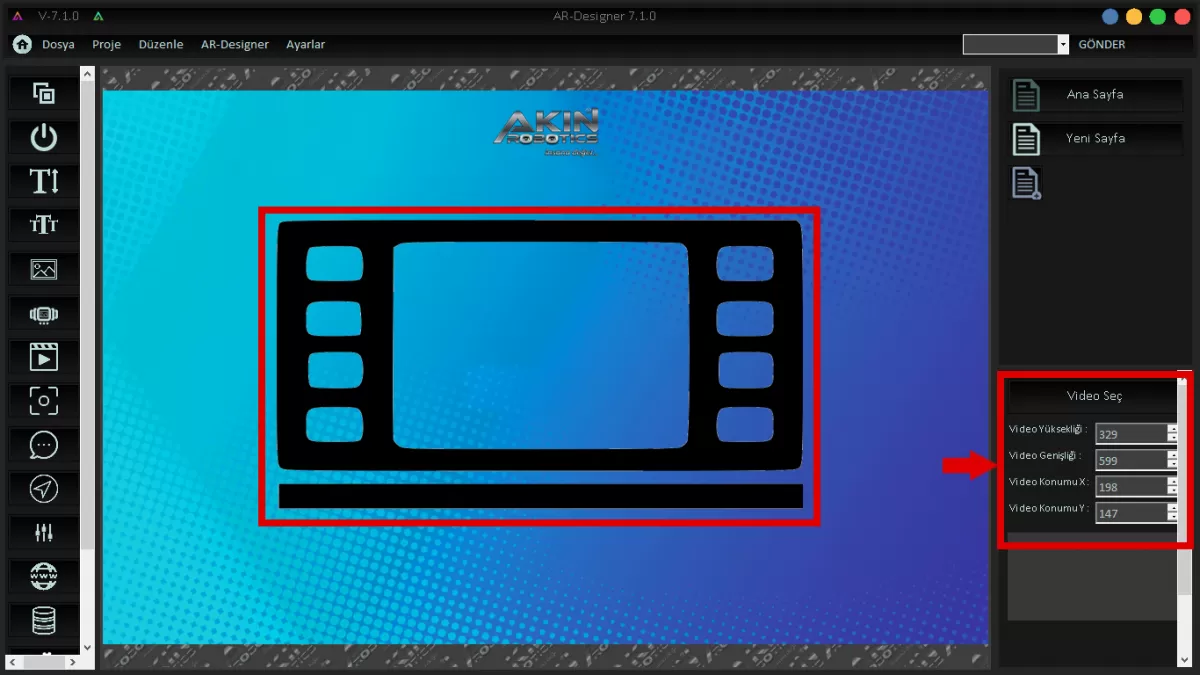

Şekil 12-1:Video Özellikleri Ekranı
Mini Ada’nın kafasında bulunan kamera ile aldığı anlık görüntüleri tasarımınıza aktarmak için “Kamera” iconuna tıklayarak tasarımınıza ekleyiniz.
Şekil 13:Kamera
Şekil 13-1:Kamera Özellikleri Ekranı
Mini Ada’nın algıladığı ve konuştuğu kelimeleri “Konuşma Penceresi”ni tasarımınıza ekleyerek anlık olarak görüntüleyebilirsiniz. Bu işlem için sürükle-bırak yöntemini kullanınız.

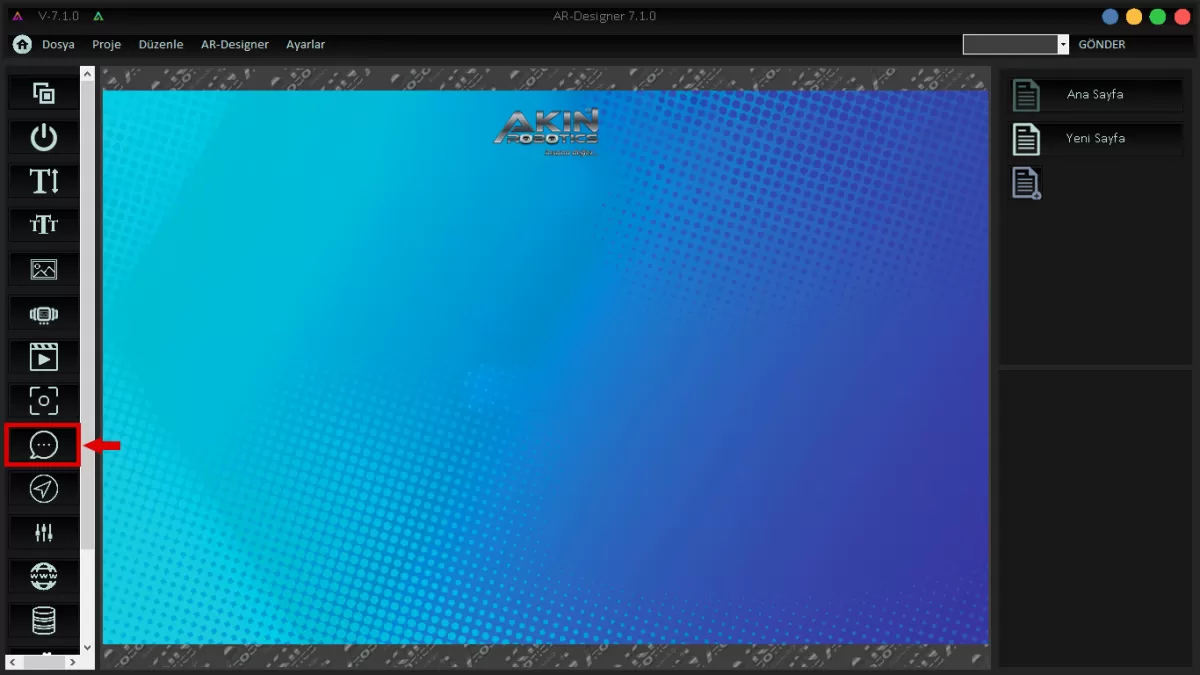

Şekil 14:Konuşma Penceresi
Konuşma Penceresi özelliklerini görüntülemek ve düzenlemek için tasarımınıza eklediğiniz Konuşma Penceresi’ne sağ tıklayınız. Ekranın sağ alt kısmında açılan özellikler sekmesinden Konuşma Penceresi’ni düzenleyebilirsiniz.

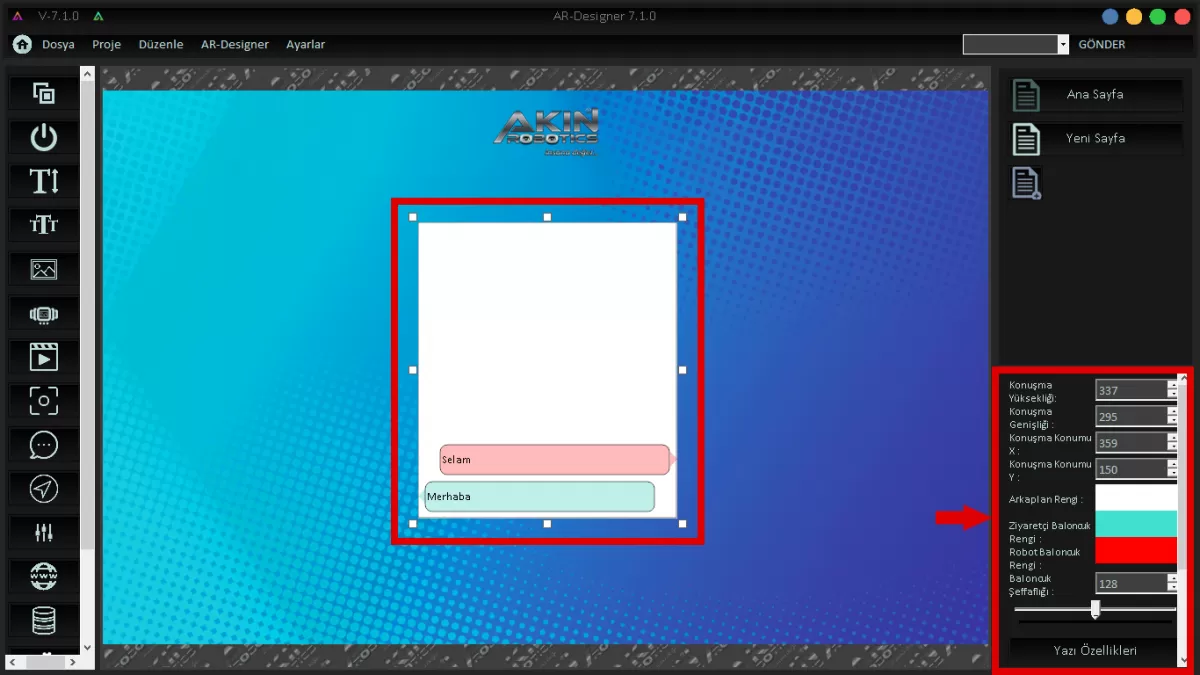

Şekil 14-1:Konuşma Penceresi Ekranı

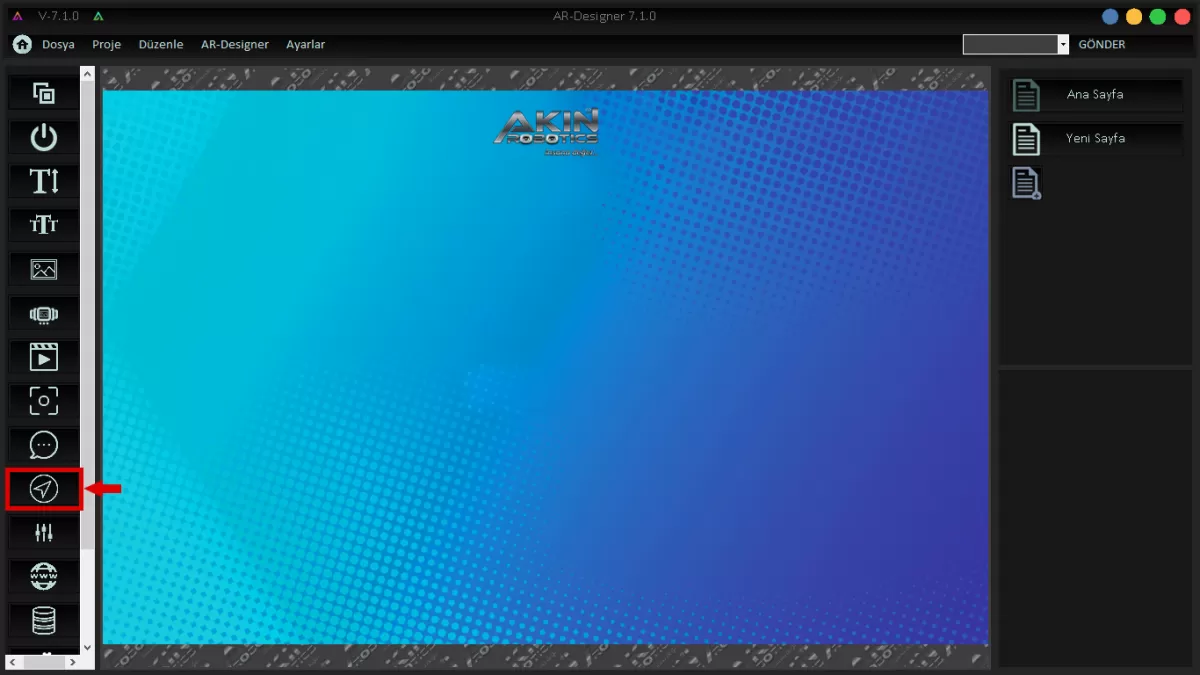

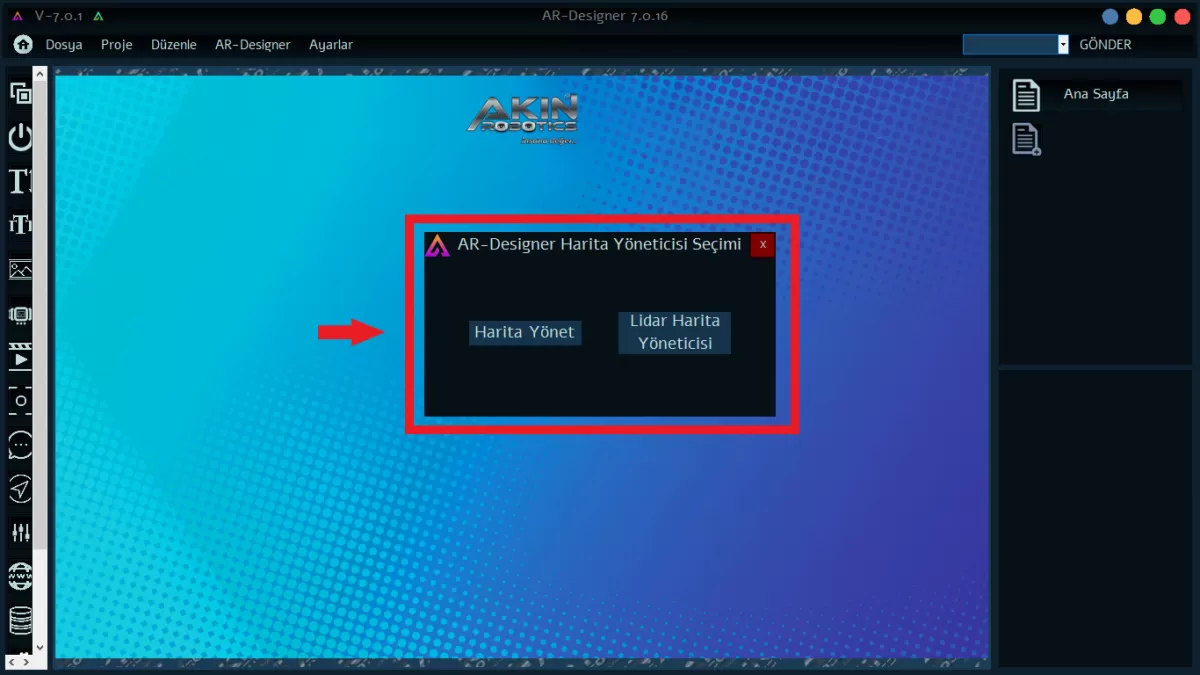

Ar-Gui uygulaması üzerinden çıkarılan haritanın görüntülenebilmesi, düzenlenebilmesi, konumlandırılabilmesi için “Navigasyon” ikonuna tıklayınız. Daha sonra açılan pencereden “Lidar-Harita Yöneticisi” seçeneğine tıklayınız.
UYARI! Bu özelliği yalnızca Lidar-Indoor Maping sistemi olan Mini Ada için kullanabilirsiniz.
Şekil 15:Navigasyon
Şekil 15-1:Harita Yöneticisi Seçimi
Mini Ada’nın ses seviyesinde değişiklik yapmak için “Ses seviyesi” butonuna tıklayınız.
Şekil 16:Ses Seviyesi

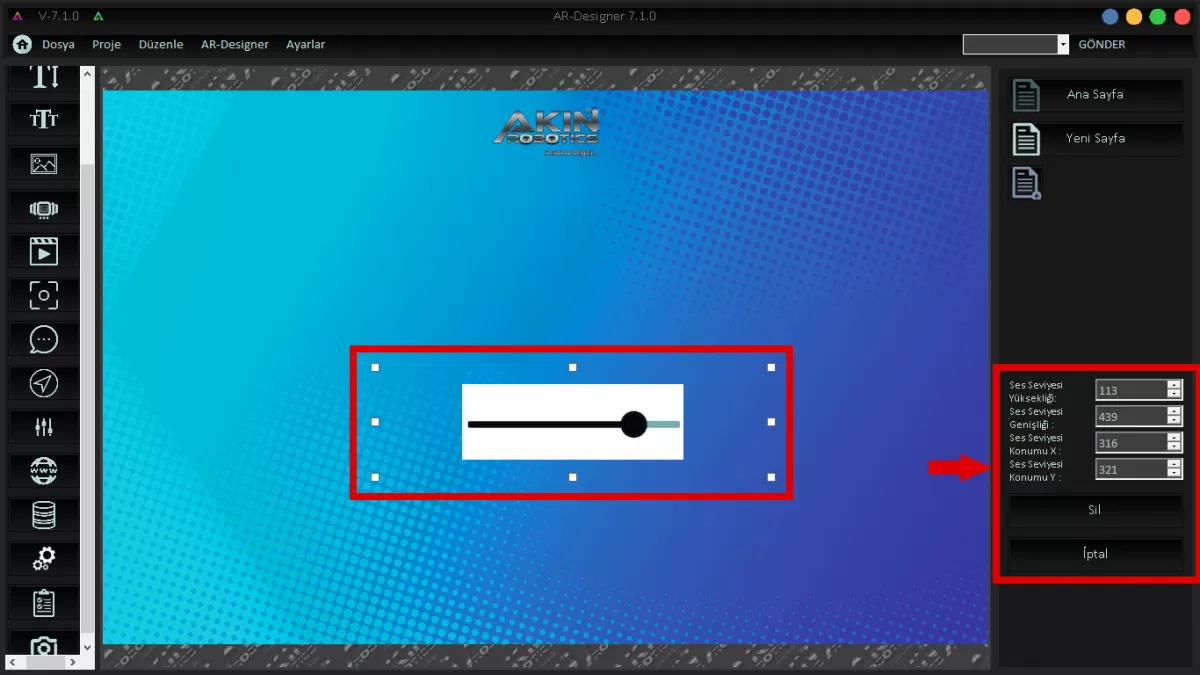

Şekil 16-1:Ses Seviyesi Ekranı

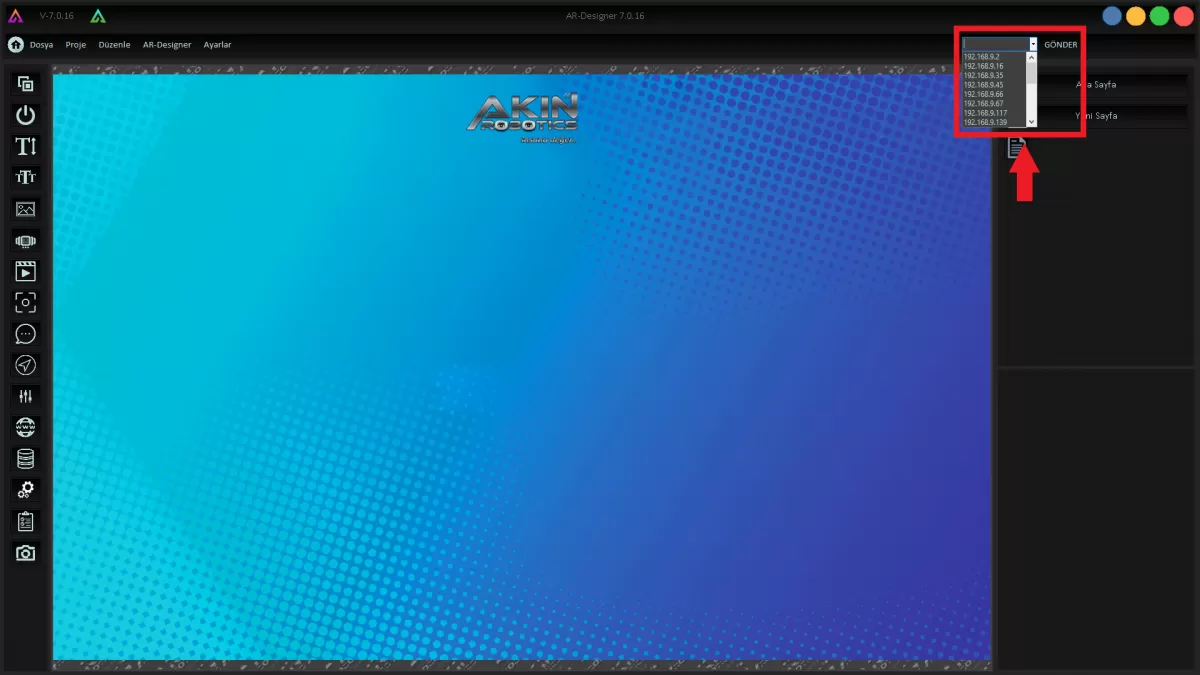

Düzenlemesini tamamladığınız tasarımınızı kaydettikten sonra Şekil 17’de gösterildiği gibi robotunuzun IP adresini yazınız. “Gönder” butonuna tıklayarak tasarımınızı robotunuza gönderiniz.
Şekil 17:Tasarımı Robota Gönder
AR-Designer programını kapatıp AR-Gui programını açınız.
